摘要：

當前mRNA脂質納米粒(LNP)疫苗的一個缺點是它們必須在（超）di溫下儲存，了解這些疫苗不穩性的根本有助于我們合理提高mRNA-LNP產品的穩定性，從而降低對儲存溫度的要求。在這篇綜述中，我們討論了mRNA-LNP可能的內部結構、影響mRNA-LNP穩定性的因素以及優化mRNA-LNP產品穩定性的策略。對mRNA-LNP結構的分析表明，mRNA、可電離的陽離子脂質和水存在于LNP中，中性輔助脂質主要位于包裹的外壁。mRNA水解是mRNA-LNP不穩定的主要因素。目前尚不清楚LNP中的水如何與mRNA相互作用，以及mRNA的易降解位點通過與可離子化的陽離子脂質的結合而受到多大程度地保護。為了提高mRNA-LNP疫苗的穩定性，首先，應優化mRNA的核苷酸組成。其次，更好地了解mRNA在LNP中所處的環境可能有助于合理調整LNP結構以保持mRNA的完整性。此外，干燥技術如凍干，可能是仍有待探索的可行途徑。

1、背景介紹

當下正在開發的許多疫苗中，有兩款疫苗已在預防感中顯示出高效保護率，這兩款疫苗代著新一代疫苗產品：它們由脂質納米粒包裹信使核糖核酸鏈（mRNA）。BioNTech/Pfizer和Moderna開發的這些mRNA疫苗的保護效力約為95%，并且是首批獲得FDA“緊急使用授權”和EMA “條件批準”的mRNA疫苗。疫苗mRNA編碼SARS-CoV-2病毒的刺突(S)糖蛋白，其中包括兩個脯氨酸替換（K986P和V987P突變），以穩定糖蛋白的融合前構象。在肌肉 (IM) 注射給藥后，LNP系統使宿主細胞能夠攝取并遞送mRNA 到細胞質內，其中mRNA序列在核糖體中翻譯成S蛋白。在宿主細胞進行翻譯后加工后，S蛋白在細胞表面以其融合前構象作為膜結合抗原被呈遞，為B細胞提供抗原靶標。此外，部分翻譯表達的S蛋白進入抗原呈遞途徑，通過T細胞表位的組織相容性復合體（MHC）呈遞提供T細胞的抗原識別。EMA評估報告將mRNA疫苗在注射部位的作用機制認定如下：“注射LNP包裹的mRNA疫苗會導致短暫的局部炎癥，從而促使中性粒細胞和抗原呈遞細胞(APC)募集到注射部位，招募的APC能夠攝取 LNP納米粒繼而表達S蛋白，隨后可以遷移到發生T細胞的局部淋巴結”，由于這種固有的先天免疫，沒有必要用額外的佐劑配制mRNA疫苗。有趣的是，輝瑞/BioNTech和Moderna專門使用修飾后的核糖核苷酸來構建mRNA，以降低（而不是提高）mRNA固有的免疫原性，強調需要適當平衡mRNA疫苗的先天免疫活性（下文詳細討論）。體內抗原表達可以通過疫苗給藥后來實現，與mRNA疫苗的自佐劑特性相配合，終產生有效地中和抗體應答和細胞免疫，從而為疫苗接受者降低感的風險。

與其他類型的疫苗相比，mRNA疫苗有幾個優點。mRNA疫苗的一個普遍優勢是它們的開發相對較快，因?yàn)閙RNA-LNP是一種平臺技術。在鑒定保護性蛋白抗原并對相應基因進行測序后，可在數周內制備mRNA。由于編碼不同抗原的mRNA在化學和物理上高度相似，新mRNA疫苗的配方設計和制造過程遵循相同的步驟。與有復制缺陷的病毒型載體相比，mRNA疫苗可能有更高的病毒保護效力。與基于病毒載體的疫苗不同，機體不會對載體產生免疫反應。在這方面，mRNA疫苗類似于基于脫氧核糖核酸(DNA)的疫苗。然而，DNA疫苗仍有極小的機會進行潛在的基因組整合。此外，與mRNA疫苗相比，DNA疫苗在早期臨床試驗中顯示出相當?shù)偷拿庖咴?，這可能是因?yàn)榛贒NA的疫苗需要進入細胞核才能發揮作用，從而使有效遞送變得復雜?？傮w而言，靈活的設計、標準化的生產流程和相對較短的細胞質存在時間使mRNA疫苗非常有優勢，尤其是在病毒快速變異的大流行背景下。

然而，在開發 mRNA疫苗時遇到的挑戰之一是它們的穩定性差。目前，大多數mRNA疫苗是通過肌肉注射給藥的，在注射部位被宿主細胞攝取mRNA繼而表達出抗原。mRNA疫苗的早期研究表明，裸露的mRNA在給藥后會迅速降解。因此，在過去很多年，人們一直在努力改善體內給藥后mRNA的穩定性，一種方法是通過優化mRNA結構的方法來減緩其降解。另一種成功且目前廣使用的方法是用LNP將mRNA包封，從而保護 LNP中的mRNA。這減少了給藥后mRNA過早的降解，并增強了向抗原呈遞細胞胞內遞送的能力。

盡管目前在提高mRNA-LNP疫苗的體內穩定性和功效方面取得了進展，但對其儲存過程中的穩定性仍然關注較少。為了疫苗能有效地在全球范圍內進行流通，mRNA-LNP疫苗能夠在冷藏溫度（2-8°C）或更高的溫度下有足夠長的有效期。目前，公開資料中幾乎沒有關于mRNA-LNP制劑長期儲存穩定性數據。此外，尚不清楚在LNP中包封的mRNA會在多大程度上改善mRNA疫苗的儲存穩定性。關于LNP包封mRNA的結構和形態、LNP組分的化學穩定性和mRNA-LNP系統的膠體穩定性也知之甚少。現在已知的是，為了更長時間地儲存當前的mRNA疫苗，它們必須被冷凍。目前Moderna和BioNTech/輝瑞的疫苗分別需要在-15~-25℃和-60~-90℃儲存，但迄今為止，這兩家公司mRNA疫苗產品的降解過程和儲存溫度要求不同的原因尚不完全清楚。

將mRNA-LNP需要冷凍儲存阻礙了疫苗的流通。尤其是，需要儲存在-60~-90 °C的極低溫，對疫苗在全球運輸、儲存和流通是個極大的挑戰。大多數其他疫苗可以在2–8 °C下儲存。顯然，當前迫切需要研發出性質更加穩定不需要冷凍儲存的mRNA-LNP疫苗。本綜述概述了使mRNA疫苗更穩定的方法，以便它們可以在不太極端的溫度下儲存更長時間。為了探討該主題，討論了mRNA-LNP疫苗的特性及其對儲存穩定性的影響，以確定mRNA疫苗不穩定的原因并探索提高其穩定性的方法。

mRNA疫苗概述

mRNA-LNP 疫苗的組成是其穩定性的基礎。在針對****的疫苗開發過程中，已經有多種不同的 mRNA 候選疫苗。目前，有10種不同的針對**的mRNA疫苗已進入臨床試驗，包括常規 mRNA疫苗和自擴增 mRNA (SAM)。目前有三種“常規”可編碼完整的S蛋白的mRNA 疫苗已獲批或處于臨床試驗后期。它們是 Moderna 的 mRNA-1273 疫苗、BioNTech/Pfizer 的 BNT162b2/Comirnaty 和 CureVac 的 CVnCoV（可見表1）。

有幾篇綜述對這三種**的 mRNA疫苗進行了詳細比較，包括它們?cè)?mRNA 結構和LNP設計方面的差異和相似之處。以下部分旨在概述這些疫苗中mRNA 成分和 LNP遞送系統的功能和特征，因?yàn)樗鼈儗?duì) mRNA 疫苗的體內給藥和儲存期間的穩定性起著關鍵作用。

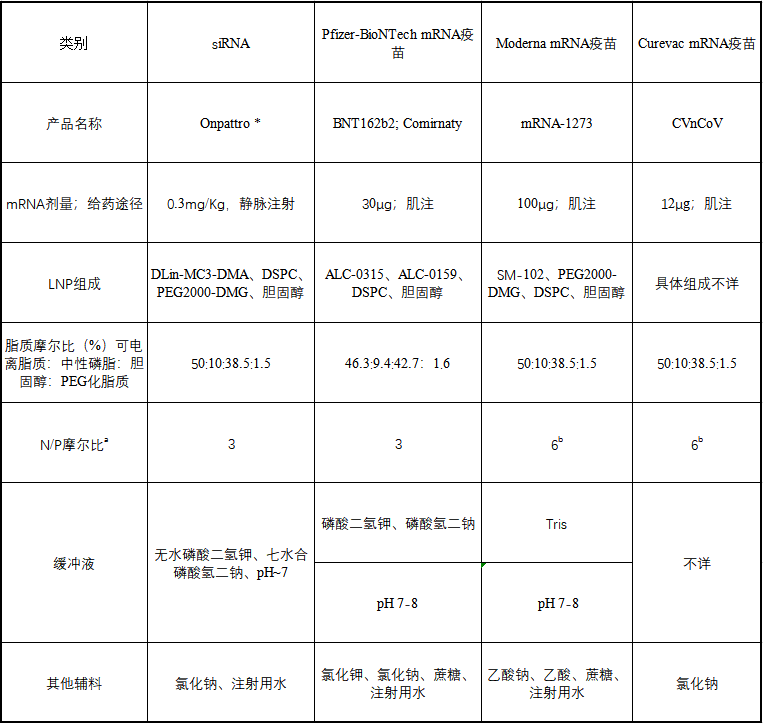

表1  有關目前上市使用或臨床 III 期試驗的三種 mRNA-LNP疫苗的信息，出于比較原因，添加了 Onpattro（一種 siRNA-LNP 藥物產品）的藥物產品信息。

* NDA 210922 ONPATTRO (patisiran) 脂質復合物注射液；藥品質量審查附錄（FDA，2017 年）。

a N = 可電離的陽離子脂質（氮），P = 核苷酸（磷酸鹽）。

b推測

2.1 優化mRNA體內穩定性和翻譯能力的mRNA工程

mRNA由于其磷酸基團上帶有負電荷，在生理 pH 范圍內是以聚陰離子大分子的形式存在。遞送mRNA 疫苗的**個障礙是由于核糖核酸酶在細胞外環境中含量豐富，裸露的mRNA在注射后容易被核糖核酸酶 (RNase) 迅速降解。其次， mRNA進入細胞會被細胞內RNA受體識別，包括內體Toll 樣受體 (TLR) 和細胞質核酸受體。mRNA與這些宿主防御受體的結合會**先天免疫通路，會導致數百個基因的表達。一方面，這可以為疫苗提供佐劑樣作用。另一方面，它導致細胞處于抗病毒狀態，這強烈降低了細胞內mRNA的穩定性和翻譯表達。攝取進入細胞后， mRNA 鏈需要與核糖體結合以實現所編碼蛋白質的翻譯表達?？梢酝ㄟ^(guò)mRNA工程**改善mRNA 的蛋白質合成速率和功能半衰期，mRNA疫苗中的mRNA鏈的典型元件示意圖如圖1所示。

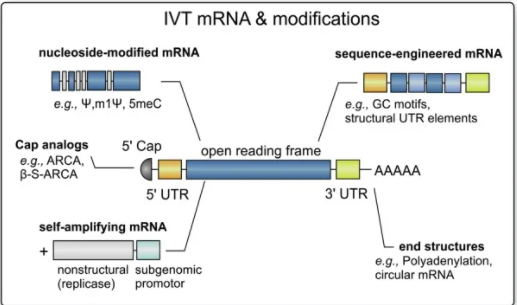

圖1 體外轉錄 (IVT) mRNA 的結構元件。這些序列中的每一個部分都可以?xún)?yōu)化和修改，以調節mRNA 的穩定性、翻譯能力和免疫**能力。

有很多研究嘗試提高mRNA 分子的體內穩定性和翻譯能力，同時避免不需要的先天免疫**。目前達成共識的是，這可以通過優化 mRNA 的調控區域5' 帽、poly-A 尾和非翻譯區 (UTR)來實現。UTR位于mRNA 編碼區的兩側，可以調節mRNA的穩定性和翻譯。

poly-A尾也能調節mRNA的穩定性，因?yàn)樗目s短和去除都會導致 mRNA 的降解。5' 帽結構對于蛋白質生產和翻譯啟動子的結合很重要。此外，具有**化 GC（鳥嘌呤-胞嘧啶）含量的mRNA 結合密碼子優化，即在編碼區選擇“常用密碼子”，可提高穩定性和翻譯水平。

另一個關鍵因素是mRNA的二級結構，它可以通過密碼子優化和計算工具來改變一級序列使其穩定。通過選擇“高度結構化的編碼序列”在mRNA中構建二級結構 （除了5' UTR 區域）也會產生更高的體內翻譯水平，因?yàn)閙RNA體內半衰期得到延長?；蛘?，Mauger等人證明天然存在的修飾尿苷的引入，例如使用1-甲基-假尿苷（m1Ψ）代替尿苷，會帶來mRNA二級結構的整體變化，從而達到更高水平的蛋白質表達。

重要的是，目前將RNA結合蛋白對mRNA的胞內識別降至**的***方法是在mRNA中引入這些修飾的尿苷，這些蛋白參與對外來mRNA的先天免疫反應，反過來增強了生物穩定性和翻譯能力，同時降低了mRNA 疫苗的免疫原性。此外，還有跡象表明，m1Ψ 提高了mRNA 的堿基堆積和熔點，從而使mRNA更加穩定。

這可能意味著 Moderna 和 BioNTech/Pfizer 的**疫苗，1mΨ的摻入也會提高給藥前mRNA 的穩定性。*近有文章發表了對 CureVac在 CVnCoV mRNA 工程中所做工作的有趣分析，CureVac 采用了不同的策略。然而，即使優化了mRNA的結構，直接注射裸露的mRNA 也不會引起強烈的免疫反應，這可能是因?yàn)槁懵兜膍RNA的細胞轉染能力差和對RNA酶（RNase）敏感。這說明*優化mRNA結構不足以創建有效的 mRNA 疫苗，仍然需要額外的保護和遞送系統。

另一種類型的 mRNA 疫苗SAMs不*編碼目標抗原，還編碼RNA 聚合酶——來自病毒的“自我放大”因子。通常，SAMs由 9 kb 的mRNA核苷酸組成，而非自我復制的mRNA疫苗的序列長度*為2-4 kb。開發 SAM 候選疫苗的目的是替代典型的兩劑策略的“啟動-加強”方案，而是達到每位接種者單次注射。由于自帶的復制能力，SAM疫苗的注射劑量低于傳統mRNA疫苗，一劑便可能達到足夠保護效力。

當 SAM 在宿主細胞中被翻譯時，一種RNA聚合酶合成與編碼mRNA 模板互補的反義RNA中間體，再轉錄為許多編碼mRNA 分子，從而使抗原表達延長和增強。目前兩種 SAM 疫苗都編碼完整的S 蛋白，并且這些疫苗在臨床試驗中的**劑量比常規mRNA 疫苗的典型劑量低十倍以上。臨床開發中的兩種SAM 疫苗是倫敦帝國理工學院的nCoVsaRNA 和 Arcturus/Duke-NUS 的 ARCT-021，兩種疫苗均采用的是LNP包裹技術。

LNPs 作為遞送系統

為了克服裸露的mRNA轉染的種種問題，已經開發了保護性遞送系統。目前的mRNA疫苗（表 1）都在使用 LNP 技術。這說明了使用LNP能在穩定mRNA 的同時并將其遞送到細胞中。mRNA疫苗中的LNP 由四種主要成分組成（見表1）：中性磷脂、膽固醇、聚乙二醇 (PEG) 脂質和可電離脂質?？呻婋x脂質含有帶正電荷的可電離胺基團（在低 pH 條件下電離），可在顆粒形成過程中與陰離子mRNA 相互作用，并在細胞攝取過程中促進膜融合。此外，PEG化脂質用于控制粒徑并充當空間屏障起穩定作用，防止儲存過程LNP微粒聚集。通過使用微流控混合生產技術，這些脂質成分與 mRNA 一起形成大小約為 60-100 nm 的顆粒。例如，SARS-CoV-2 候選疫苗nCoVsaRNA和ARCoV的平均粒徑分別為75 nm和89 nm。

表一：

LNPs與脂質體的不同之處在于微粒中存在脂質，來自幾項研究的數據表明水也存在于微粒內部某些空間。這意味著mRNA即使被包封也可能暴露于水性環境中。這種類型的內部結構，先前已在未包載和包載siRNA的LNP中被冷凍電鏡所觀察到。類似地，mRNA-LNPs 的冷凍電鏡結果也顯示了電子致密核，勞氏紫（Thionine）對RNA進行染色用于冷凍電鏡對比度增強（見圖2）。

盡管mRNA-LNP 的共同特征是脂質，但該的確切結構特征及其對脂質成分（摩爾比）和 mRNA 定位的依賴性仍存在爭議（見圖3）。正如 RiboGreen檢測實驗所確定的那樣，mRNA 肯定位于 LNP 內部。RiboGreen 是一種染料，當與單鏈 mRNA 結合時會顯示熒光，但不能進入 LNP。在 mRNA-LNP 制劑中，例如mRNA 疫苗的制劑，可與RiboGreen結合產生熒光的mRNA 比例非常低，因此，采用RiboGreen來測定的包封率通常 > 90%。綜上所述，冷凍電鏡（圖2) 和包封率證據表明，mRNA-LNPs形成納米粒子，其中包封了 mRNA，可免受外部介質的影響，LNPs包封的mRNA的結構有3種模型，這些主要來源于siRNA-LNPs分析（圖3）。

圖2 mRNA-LNP 的冷凍電鏡圖像顯示具有明顯不同電子密度的“囊泡”結構

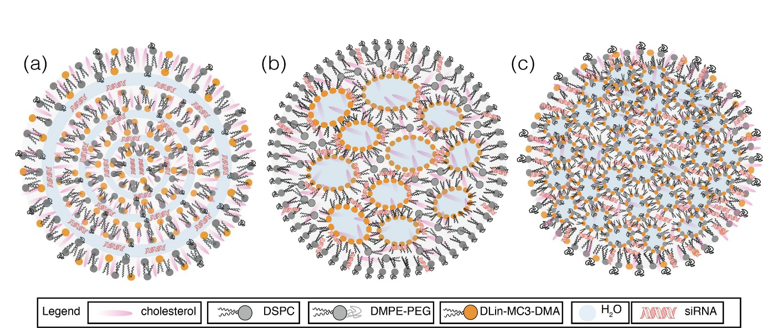

圖3 siRNA-LNP 和 mRNA-LNP 結構的推測模型的示意圖 A：多層囊泡；B：納米結構核；C：均質核殼

mRNA疫苗所包封的mRNA會影響終LNP的結構：siRNA 在結構和分子量大小上與 mRNA 有很大不同（表 2）并且N/P（可電離的陽離子脂質與核苷酸磷酸鹽）摩爾比不同，N/P摩爾比分別為3和6（表 1）。mRNA 至少比 siRNA 大 100 倍，這會影響 LNP 的結構。此外，有跡象表明 mRNA 位于 LNP 的核，而siRNA 更靠近表面，mRNA 可以形成“囊泡”（圖 2）。LNP 囊泡部分的組成是一個有爭議的問題，在這種狀態時：“mRNA 可以從帶電的脂質中解離，留在充滿溶劑的囊泡隔室中”。

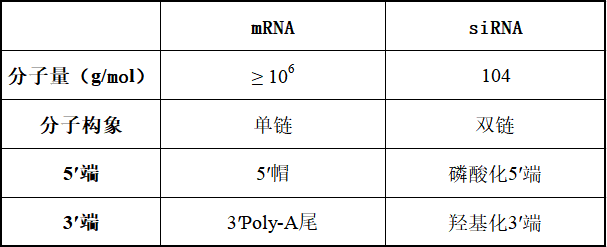

表2  mRNA 和siRNA分子之間的差異

mRNA-LNP不太可能是（圖 3A）的多層囊泡模型。它與mRNA-LNP的 TEM結果中電子致密核位置不對應。目前，大多數研究人員認為 mRNA-LNP 貼近核殼模型（圖3 B和C），這意味著納米顆粒具有表面層和無定形的各向同性核。Viger-Gravel等，使用核磁共振光譜證明LNP結構的兩種類型的核是可能的。

他們描述了一個被陽離子脂質包圍（圖3B)的包含水孔的無定形核模型。他們還假設核中的脂質可以均勻分散，中間有“小水球”（圖 3C）。后者（圖3B和C）跟siRNA-LNPs和mRNA-LNPs在實驗觀察到的結果更吻合。

Arteta等人，使用冷凍電鏡、小角 X 射線散射 (SAXS) 和小角度中子散射 (SANS) 測量 mRNA-LNP 結構模型。他們發現DSPC和PEG化脂質以及部分可電離的陽離子脂質和膽固醇是位于LNP 的表面，可電離的陽離子脂質、膽固醇（取決于其濃度）、水和 mRNA 的主要部分分布在核內部。有趣的是，他們的研究表明，各向同性LNP 核由24%（體積分?jǐn)?shù)）的水組成。他們指出 mRNA 位于水柱內，水柱被陽離子脂質包圍（如圖4所示）。這意味著 mRNA 至少部分暴露于LNP 內部的水中，這可能導致mRNA在非冷凍條件下儲存時不穩定，Sebastiani等人也報道了類似的結果。

因此，研究 mRNA 如何與 LNP 中的水和可電離的陽離子脂質相互作用是一件很有趣的事。mRNA 是親水的，它可以通過靜電和氫鍵與可電離的陽離子脂質相互作用（通常表觀pKa < 6.5）。這取決于 LNP 內部的pH值，如果 LNP 外殼對質子具有滲透性——這很可能，因?yàn)?2-(對甲苯胺基)-6-萘磺酸 (TNS) 和勞氏紫等離子化染料可以進入 LNP 核，那么LNP內部的pH值與制劑的其余部分應該相似，約為7 到 8，這意味著大多數可電離的陽離子脂質將不帶電。

然而，由于可電離的陽離子脂質堆積在核中，它們可能表現出聚電解質行為，導致 Henderson-Hasselbalch 方程的偏差，即滴定曲線的“拖尾”（脂質膜內的可電離脂質的表觀pKa可能與實際值有較大偏差，這意味著pKa為6.5左右的可電離脂質在脂質膜內的表觀pKa可能與理論值有1~2個pKa單位的偏差，所以pKa為6.5左右的可電離脂質在pH值為7-8之間的脂膜內時，依然有可能絕大部分呈現帶正電的狀態，注：紅色斜體部分是對一些較復雜概念的進一步解讀，后同）。此外，mRNA 和可電離的陽離子脂質之間的相互作用可能會影響電離行為。

對于 siRNA，發現與可電離陽離子脂質存在較弱的靜電相互作用，這表明至少對于 siRNA-LNP 制劑，內部的pH值接近或等于外部的pH值。對于 mRNA-LNP，尚未進行此類實驗研究。mRNA 和陽離子脂質復合的分子動力學模擬研究證明了脂質-脂質簇和脂質-mRNA 簇的形成。靜電力和氫鍵都在驅動陽離子脂質和 mRNA 的相互作用。

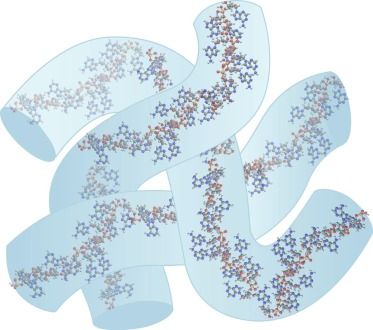

圖4 mRNA-LNPs核中mRNA-水柱的示意圖

Arteta 等人的另一個有趣發現是他們的mRNA-LNP 的外殼是單層的。其他研究人員根據冷凍電鏡（圖 2）或 SANS結果分析提出，mRNA-LNPs 的外殼由一個或多個雙層組成。這些相互矛盾的發現表明，使用這些技術評估m(xù)RNA-LNP 殼的性質是困難的，可能存在多種類型的mRNA-LNP 結構，其結構取決于脂質的性質和mRNA-LNP 的制備方法。反過來，不同的結構可能會對不同配方的穩定性產生影響?？傊瑔?wèn)題仍然在于目前我們尚不清楚 mRNA-LNP 的結構以及包封的mRNA 與各種脂質成分之間的相互作用。

對各種 mRNA疫苗成分的分析表明，它們具有共同特征，但也存在差異（表 1）。LNP 配方、修飾核苷的使用、高GC含量以及常規 mRNA 和 SAM 疫苗之間的長度差異可能會影響這些 mRNA疫苗在儲存過程中的物理和化學穩定性。

mRNA疫苗的體外穩定性

正如之前在背景介紹中提到的，目前已批準的 mRNA疫苗流通的主要障礙之一是它們必須以冷凍形式儲存。在 2–8 °C 的溫度下，輝瑞/BioNTech 和 Moderna 疫苗分別可穩定保存 5 天和 30 天，兩家公司都為終端使用提供了詳細的處理說明。有趣的是，據報道 CureVac 的候選疫苗在冰箱溫度和 -60 °C 下可穩定 3 個月。這些是目前發布了mRNA-LNP長期儲存條件的制造商，這種苛刻的溫度要求嚴重影響了這些疫苗的儲存、運輸和流通。然而，迄今為止，在公開資料中幾乎沒有關于優化mRNA 疫苗穩定性的信息。本節旨在概述影響 mRNA-LNP 疫苗成分穩定性的因素，并討論分析評價這種穩定性的方法。

mRNA穩定性

強烈影響所需儲存條件的主要因素是 mRNA 的穩定性。如上文2.1 節所述，mRNA 分子的結構經過專門設計可以用于增加體內靶抗原的翻譯。mRNA 的特殊性在于，即使是長 mRNA 鏈（通常長度在 1000 到 5000 個核苷酸之間）中的一個核苷酸發生變化（鏈斷裂或堿基氧化）便會導致翻譯終止。這使得 mRNA 疫苗與其他疫苗完全不同，在其他疫苗中，抗原的微小變化不一定對其功效產生顯影響。因此，對于 mRNA 疫苗，監測整個分子的完整性是至關重要的。

mRNA 降解的方式有多種，可以分為化學和物理降解?；瘜W(xué)降解包括 mRNA 分子中化學鍵的改變。物理不穩定性包括變性（二級和三級結構的喪失），與變性對蛋白質生物制劑活性的影響不同，物理不穩定性對mRNA的影響可能不太明顯。然而，變性還包括聚集和沉淀等變化，這些變化會影響mRNA的翻譯表達。在一篇關于核酸穩定性的綜述中，Pogocki 和 Sch?neich 指出化學降解在siRNA降解中的影響比物理不穩定性更大，對于鏈長更長的 mRNA來說可能更是如此。

mRNA在體外的化學降解主要包括水解和氧化，水解主要是發生在mRNA 分子骨架的磷酸二酯鍵（圖5 ）。核糖上的2' OH 基團起著至關重要的作用，因?yàn)閷?dǎo)致 mRNA 鏈斷裂的酯交換反應起始于磷酸酯鍵上的 2'OH 基團的親核進攻導致 P-O5' 酯鍵斷裂（圖5）。這個過程需要水，可以被核酸酶催化，也可以被 mRNA 分子本身和其他外源因素如酸和堿催化。在有關 mRNA 水解的兩篇文獻中，作者指出 mRNA 的堿基序列和二級結構會影響水解速率。具體而言，堿基堆積可能會降低磷酸二酯鍵的裂解速率，可以小化 mRNA 分子的“平均未配對概率”。可以使用專門設計的算法來選擇可以形成大雙鏈區域的單鏈 mRNA 的核苷酸序列。據稱，采用這種方法優化后，體外穩定性得到了改善。

CureVac、輝瑞/BioNTech 和 Moderna 疫苗之間的區別在于后兩者具有 1-甲基-假尿苷的單核苷摻入。之前的一項研究表明，這種修飾提高了 RNA 二級結構的穩定性。CureVac 采用提高GC比例策略，具有類似的效果。

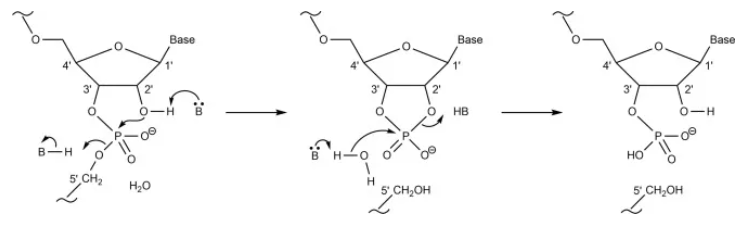

圖5 通過 2',3'-環狀磷酸酯，堿基催化RNA分子內的磷酸二酯鍵水解、B表示Br?nsted堿。

相反，氧化會影響堿基，并在較小程度上影響mRNA 核糖單位的糖基團。氧化可導致堿基裂解、鏈斷裂和 mRNA 二級結構的改變。然而，如前所述，水解似乎被認為是驅動 mRNA 降解的關鍵因素。

LNP穩定性

除了mRNA 的完整性外，LNP 的穩定性對于 mRNA-LNP 疫苗的質量也至關重要。目前的mRNA疫苗沒有披露關于LNP 穩定性測試的數據，但 Onpattro (patisaran) 的siRNA-LNP 制劑保存在2~8°C 之間時具有三年的有效期，同時該產品不能冷凍保存。

Onpattro 的LNP 系統的組成是：可電離的陽離子脂質DLin-MC3-DMA、DSPC、膽固醇、PEG2000-C-DMG（見表 1）（摩爾比 50:10:38.5:1.5），它們?cè)诮M成上類似于 Comirnaty 和 mRNA-1273的LNP。在一項siRNA-LNPs 的研究中用類脂質306O 13代替DLin-MC3-DMA，樣品水溶液在 2°C 、pH 7 的環境下下能穩定儲存156 天，其粒徑和siRNA包封率沒有明顯變化。Suzuki 等人的補充研究表明 siRNA-LNP 能在 4°C 環境下穩定儲存1.5?？傊?，這些數據都表明是mRNA 的不穩定，而不是 LNP 的不穩定，導致了當前mRNA-LNP疫苗的儲存條件嚴苛和保質期短。

Fan等人總結了脂質體和 LNP的穩定性及其質量屬性。LNP 可以承受化學和物理不穩定性，化學不穩定性包括 LNP 中易水解和氧化的脂質的降解。脂質氧化可能發生在不飽和脂肪酸部分（Comirnaty 和 mRNA-1273 不存在該問題）和膽固醇，氧化可能是PEG2000 -DMG中PEG基團存在雜質導致的結果。除此之外，氧化性雜質也可能導致包封的mRNA 氧化。脂質例如 DSPC 和可電離的陽離子脂質中的羧酸酯鍵容易受溫度和pH依賴性的水解的影響（圖 6）。

LNP 穩定性的另一個關鍵因素是物理穩定性，主要有三種類型的物理不穩定性：包封的藥物的聚集、融合和泄漏。 LNP 在儲存和流通過程中容易發生 LNP 的聚集，所以為了增加穩定性，LNP 中通常添加PEG化脂質，LNP微粒表面的PEG 分子可防止LNP 聚集。

另一種類型的物理不穩定性主要由于mRNA 的泄漏，這主要影響包封產品的穩定性。值得注意的是，包封率通常 > 90%，并且尚未報道過在儲存期間出現mRNA泄露（用RiboGreen監測）的情況。未包封的mRNA（“裸露的mRNA”）幾乎不會被細胞攝??；而且它會迅速被降解，因此無法用于翻譯。

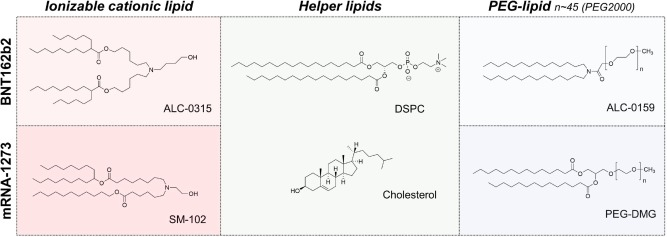

圖6 用于 mRNA-LNP疫苗BNT162b2 (Comirnaty) 和 mRNA-1273的脂質。

由于注射 mRNA-LNP疫苗時的超敏反應可能與PEG化脂質有關，因此，已經研究了防止聚集體形成的替代脂質。使用多聚肌氨酸修飾脂質能使脂質遞送系統更加穩定，在防止LNP聚集的同時能夠減少超敏反應。但是目前仍然需要更多的實驗來確定這種 PEG化脂質替代品是否能真正的提高 mRNA 的穩定性（例如不含過氧化物，注：目前使用的PEG脂質由于工藝原因，會有一定的過氧化物雜質，這會引起LNP中其他含有不飽和鍵的脂質和mRNA的氧化降解）。

分析 LNP 穩定性

Fan 等人在前面提到的文章中對監測 LNP 穩定性的分析方法進行了專業評估。我們推薦感興趣的讀者可以查看相關文獻。

mRNA-LNP中哪個成分更不穩定？

迄今為止，已有幾項研究考察了在儲存期間穩定 mRNA 和穩定 LNP 的方法。然而，兩者之中哪一個才是mRNA-LNP穩定性的瓶頸？當mRNA-LNP 制劑未冷凍時，是mRNA 降解？還是 LNP 降解導致穩定性問題？還是 mRNA 與 LNP 的組合？

與mRNA-LNP 系統相比，包封化學修飾且高度穩定的siRNA 分子（例如 Onpattro）的LNP系統具有更長的有效期。這表明當前的穩定性瓶頸不是 LNP，而是 mRNA。

迄今為止，公開資料還沒有披露關于 mRNA-LNP 制劑中 mRNA 和 LNP 完整性的研究報告。在研究存儲效果的少數研究中，例如 Zhang等人的研究，并沒有考察長期儲存的穩定性。因此，我們將首先研究裸露的mRNA的長期穩定性，但需要注意的是，這可能與包封在 LNP中的 mRNA 的穩定性有所不同（見下文）。

在Pascolo等人的綜述中，裸露的mRNA的水溶液在無RNase的情況下只能在4°C下儲存幾天。這似乎符合目前對 mRNA 不穩定性的看法。目前關于裸露的mRNA長期穩定性的研究表明，mRNA 需要冷凍或干燥才能保持更長時間的穩定。

Roesler等人2009年的研究表明，編碼熒光素酶的mRNA 在無RNA酶存在的條件下，分別以液體或凍干形式在室溫下儲存，表達效率分別在第8天和第16天開始出現降低，凍干輔料和凍干工藝方面未經優化（見圖 7）。同時本研究無法得出關于2-8℃溫度下長期儲存穩定性的結論，因?yàn)榉€(wěn)定性研究只考察了32 天。

Wayment-Steele等人經過基于理論降解速率計算，預測 長度為4000 nt的mRNA在 pH 7.4 和5 °C 的條件下，存儲的半衰期為 941 天。他們注意到較長的mRNA序列，例如SAM，更容易發生水解。由于這是jin基于水解降解動力學的理論計算結果，可能會低估 了mRNA的實際降解速率，例如，當存在痕量RNase時，必須對 mRNA 的穩定性進行更多研究才能知道m(xù)RNA實際存儲的穩定性情況。

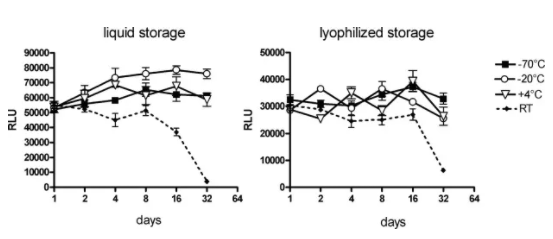

圖7 通過轉染BHK-21細胞中熒光素酶表達效率分析mRNA在水中的穩定性

這些研究表明，在水溶液中 mRNA 可能不如 LNP 穩定。然而，應該重申的是，這兩種成分的穩定性考察結果可能與LNP包封mRNA 的情況不同。如前幾節所述，mRNA 與可電離的陽離子脂質、膽固醇和水一起位于 LNP 核內部（參見圖 4）。這意味著 mRNA 處于水性環境中，因此容易發生水解，其水解的機制可能與溶液中 mRNA水解 的機制相似。然而，另一方面，LNP 內的 mRNA 可能通過疏水、氫鍵和/或靜電相互作用被可電離的脂質包裹。在這種情況下，mRNA 可能比溶解在水溶液中的裸露的mRNA更穩定。在沒有進一步研究的情況下，只能得出結論，mRNA 的不穩定性導致了儲存條件苛刻。

儲存條件不同的原因

當前 mRNA 疫苗的另一個有趣方面是，不同廠家疫苗報告的儲存溫度和相應的“有效期”差異很大：從 -80°C 到 2-8°C，從幾天到幾個月。是否因?yàn)閙RNA 疫苗處的不同導致這種儲存條件的差異？又或者，儲存條件的差異是否與熱穩定性測試結果相關或更可靠的方法有關？這些信息很重要，因?yàn)樯钊肓私鈱?duì)穩定性產生積極影響的因素可能是未來設計熱穩定mRNA 疫苗的關鍵突破點。

Acuitas Therapeutics的首席執行官Tom  Madden 曾經在采訪中表示，Moderna 和 Pfizer/BioNTech mRNA 疫苗可能具有相同的穩定性。后者是否有可能使用更保守的方法來確保穩定性？盡管如此，目前必須在 -60 至 -80 °C 之間儲存的Pfizer/BioNTech mRNA-LNP 疫苗很可能也在更高的溫度和冷藏條件下進行了穩定性考察，正如CureVac 科學家所做的那樣。

此外，穩定性測試中的分析技術在靈敏度上可能不同，驗收標準也可能不同。疫苗穩定性研究報告的發布可能對這些疑問作出回答，對此進行比較研究會是很有趣的工作。

原文文獻：

Linde,S;Dominik ,W;Jayesh A. K;Rein ,V;Gideon ,K;Wim ,J;Daan J.A. C.mRNA-lipid nanoparticle COVID-19 vaccines: Structure and stability.International Journal of Pharmaceutics.2021,601,120586
